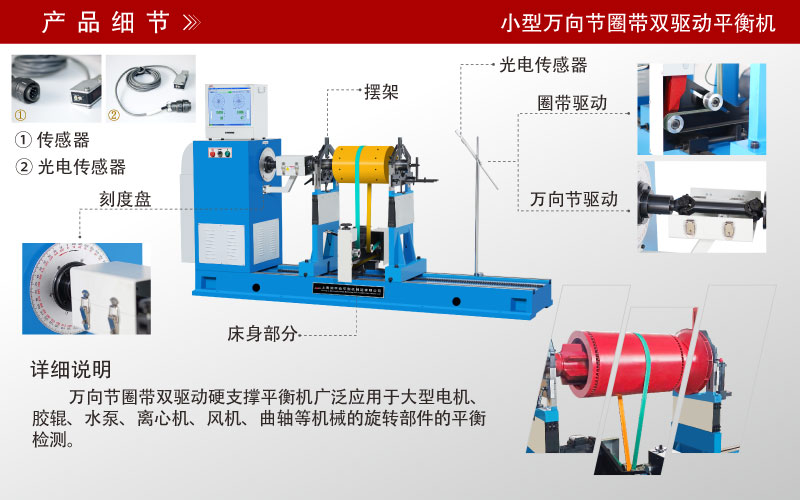

小型万向节圈带双驱动平衡机
您当前位置：首页 >> 产品中心 >> 通用平衡机系列 >> 万向节/圈带双驱平衡机

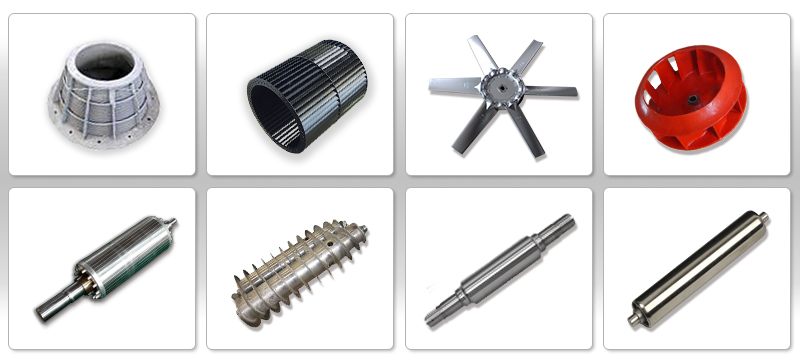

万向节圈带双驱动平衡机，广泛应用于小型电机、胶辊、水泵、离心机、风机、曲轴等机械的旋转部件的平衡检测。
采用万向节/圈带双驱动方式，万向节驱动可传递动力，运转更加平衡。圈带驱动，保证了工件的平衡质量及精度、具有装卸方便、启动快、工作效率高等特点。
PHS-160H/300H/500H 小型万向节圈带双驱动平衡机
|
技术参数 |
PHS-160H |
PHS-300H | PHS-500H | |
|
工件质量(kg) |
160 |
300 | 500 | |
|
工件外径 (mm) |
Φ1000 |
Φ1220 | Φ1500 | |
|
两支撑间距离(mm) |
万向节最小60， 圈带130-1270 |
万向节最小60， 圈带130-1270 |
万向节最小60， 圈带130-1270 |
|
|
支承轴径范围(mm) |
标准Φ15~75 可增至Φ75~180 |
标准Φ15~75 可增至Φ75~180 |
标准Φ15~75 可增至Φ75~180 |
|
|
圈带传动处直径(mm) |
Φ40~400 |
Φ40~500 |
Φ40~600 |
|
|
工件传动直径100时转速(r/min) |
1260+无级调速 |
1260+无级调速 |
1260+无级调速 |
|
|
万向联轴器端面至右支承座中心距离(mm) |
1500 |
1500 |
1500 |
|
|
主轴转速(r/min) |
600,1095+无级调速 |
600,1095+无级调速
|
600,1095+无级调速 |
|
|
电机功率(kw) |
车头电机3变频， 驱动架电机1.5变频 |
车头电机3变频， 驱动架电机1.5变频 |
车头电机4变频， 驱动架电机2.2变频 |
|
|
万向联轴器扭矩(N·m) |
60 |
60 | 60 | |
|
可达剩余不平衡度/每面(emar) |
··· | ··· | ··· | |
| 不平衡减少率URR（%） | 95% | 95% | 95% | |
|
输入电源 |
三相 380V 50HZ | 三相 380V 50HZ | 三相 380V 50HZ |
|
