万向节平衡机

您当前位置:首页 >> 产品中心 >> 电机行业 >> 大型电机转子平衡机

万向节平衡机

产品描述 产品参数 产品相册 产品视频 成交案例 文件下载

应用范围

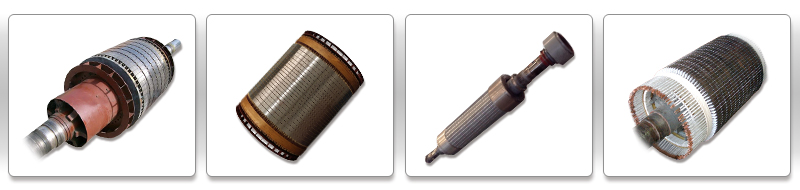

应用于大中型电机转子等旋转体工件的平衡校验。


产品特点

万向节动平衡机使用剑平测量系统。动、静平衡,支承方式多达10种,加去重、正反转可灵活定制,测量显示的平衡量及角度单位 可自定义,实现单位实时转换,以满足不同客户需求。

采用万向联轴节器或齿轮箱传动,可获得多种平衡转速或无极调速。


        万向节平衡机

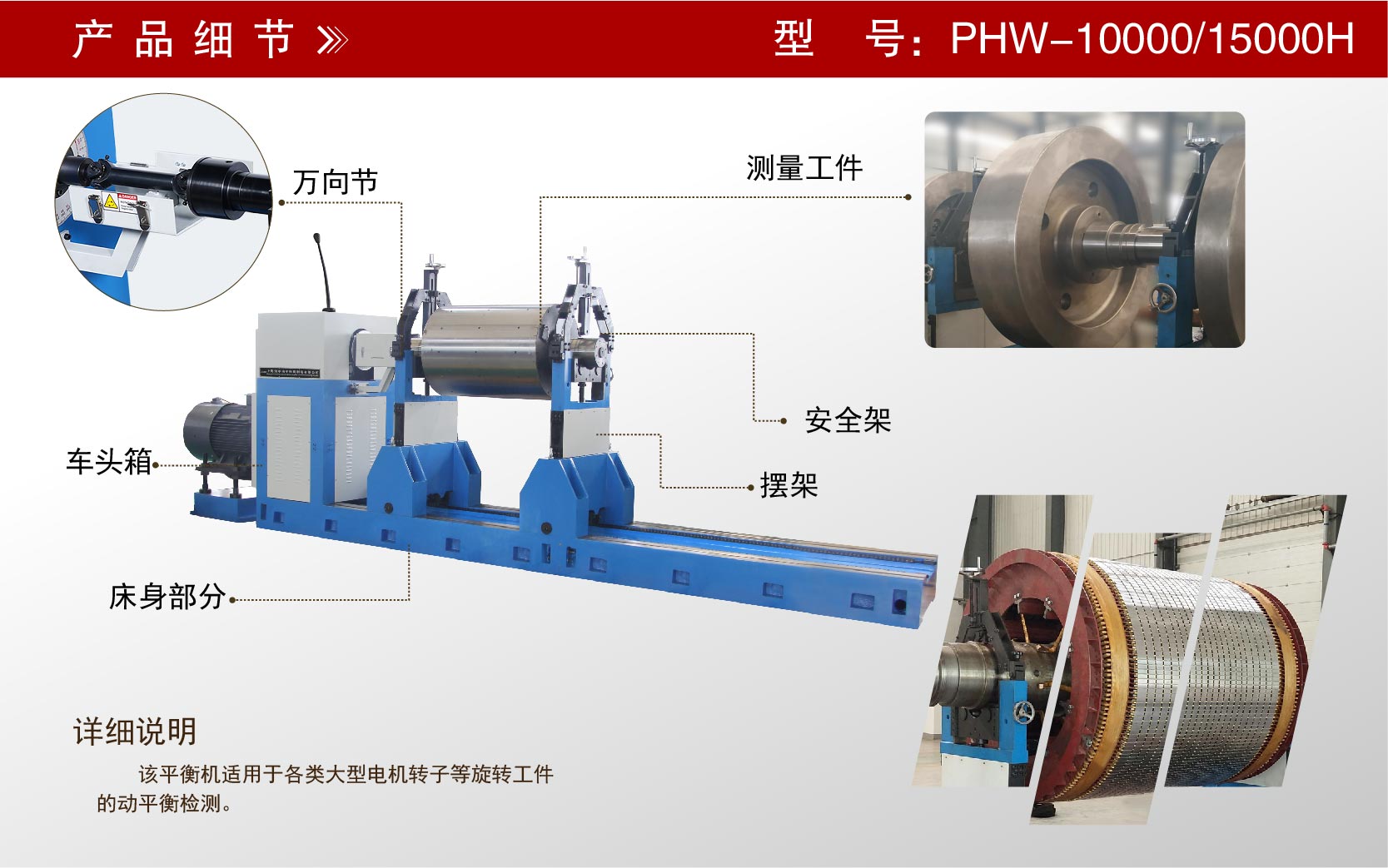

PHW-10000H/PHW-15000H  万向节平衡机

技术参数

PHW-10000H

PHW-15000H

工件质量(kg)

10000

15000

工件外径 (mm)

Φ2400

Φ2800

两支撑间距离(mm)

最小(min)320

最小(min)450

支承轴径范围(mm)

···

···

万向联轴器端面至右支承座中心距离(mm)

4000

4200

主轴转速(r/min)

133,255,396,634,970+无极调速

138,237,396,644,1000+无极调速

电机功率(kw)

···

···

万向联轴器扭矩(N·m)

···

···

可达剩余不平衡度/每面(emar)

··· ···
不平衡减少率URR(%) 95% 95%

输入电源

三相 380V 50HZ 三相 380V 50HZ

PHW-20000H/PHW-30000  万向节平衡机

技术参数

PHW-20000H

PHW-30000

工件质量(kg)

20000

30000

工件外径 (mm)

Φ2800

Φ3000

两支撑间距离(mm)

最小(min)600

最小(min)600

支承轴径范围(mm)

···

···

万向联轴器端面至右支承座中心距离(mm)

5200

6000

主轴转速(r/min)

138,237,396,644,

1000+无极调速

138,237,396,644,

1000+无极调速

电机功率(kw)

···

···

万向联轴器扭矩(N·m)

···

···

可达剩余不平衡度/每面(emar)

··· ···
不平衡减少率URR(%) 95% 95%

输入电源

三相 380V 50HZ 三相 380V 50HZ

PHW-50000/PHW-80000/PHW-1000000  万向节平衡机

技术参数

PHW-50000

PHW-80000 PHW-100000

工件质量(kg)

50000

80000 100000

工件外径 (mm)

Φ3600

Φ4000 Φ4200

两支撑间距离(mm)

最小(min)600

最小(min)600 最小(min)600

支承轴径范围(mm)

···

···

Φ100~650

万向联轴器端面至右支承座中心距离(mm)

7000

7500

9500

主轴转速(r/min)

138,235,348,505,

729,955+无级调速

138,235,348,505,

729,955+无级调速

124,187,255,373,

473,627,853,1588+无级调速

电机功率(kw)

···

···

200(直流)

万向联轴器扭矩(N·m)

···

··· 18000

可达剩余不平衡度/每面(emar)

··· ··· ···
不平衡减少率URR(%) 90% 90% 90%

输入电源

三相 380V 50/60HZ 三相 380V 50/60HZ 三相 380V 50/60HZ
